Modernisation du système de traitement d’air du Lycée Lafayette

Pendant deux ans, Demeter HVAC est intervenu sur la modernisation du système de traitement d’air du Lycée Lafayette. L’objectif était de remplacer un dispositif simple flux devenu insuffisant par un système double flux complet intégrant CTA, réseaux aérauliques et régulation associée.

Contexte de l’intervention

L’installation existante ne garantissait plus un renouvellement d’air conforme aux besoins des différentes zones du bâtiment.
Dans ce cadre, Demeter HVAC est intervenu afin d’améliorer la qualité d’air, d’optimiser le confort d’occupation et de maîtriser les consommations liées au renouvellement d’air.

Déroulement de l’intervention

Les équipes ont d’abord procédé à la dépose du système simple flux existant, avant d’implanter 16 Centrales de Traitement d’Air (CTA) en toiture pour faciliter la distribution aéraulique, l’exploitation et la maintenance.
Le dispositif a été complété par 5 armoires de régulation dédiées au pilotage des modes d’occupation et à la gestion des débits.

Le dispositif a également été complété par l’installation de dix extracteurs spécifiques, intégrés au système global de traitement d’air. Parmi ces équipements figurent un ventilateur de conduit destiné à un local technique, un extracteur sanitaire dédié aux logements ainsi que huit extracteurs destinés aux locaux collectifs. Cette configuration permet d’assurer une extraction adaptée aux usages, en garantissant des débits maîtrisés et une ventilation conforme aux exigences propres à chaque typologie de zone.

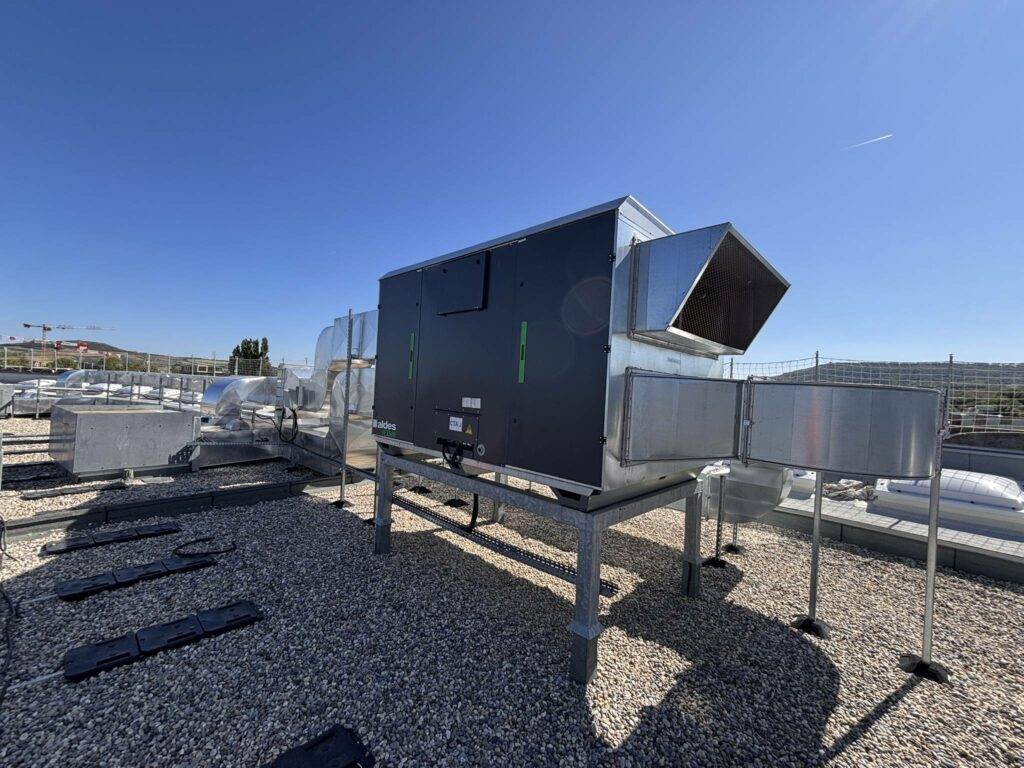

Centrale de Traitement d’Air installée en toiture

Implantation d’une CTA en toiture

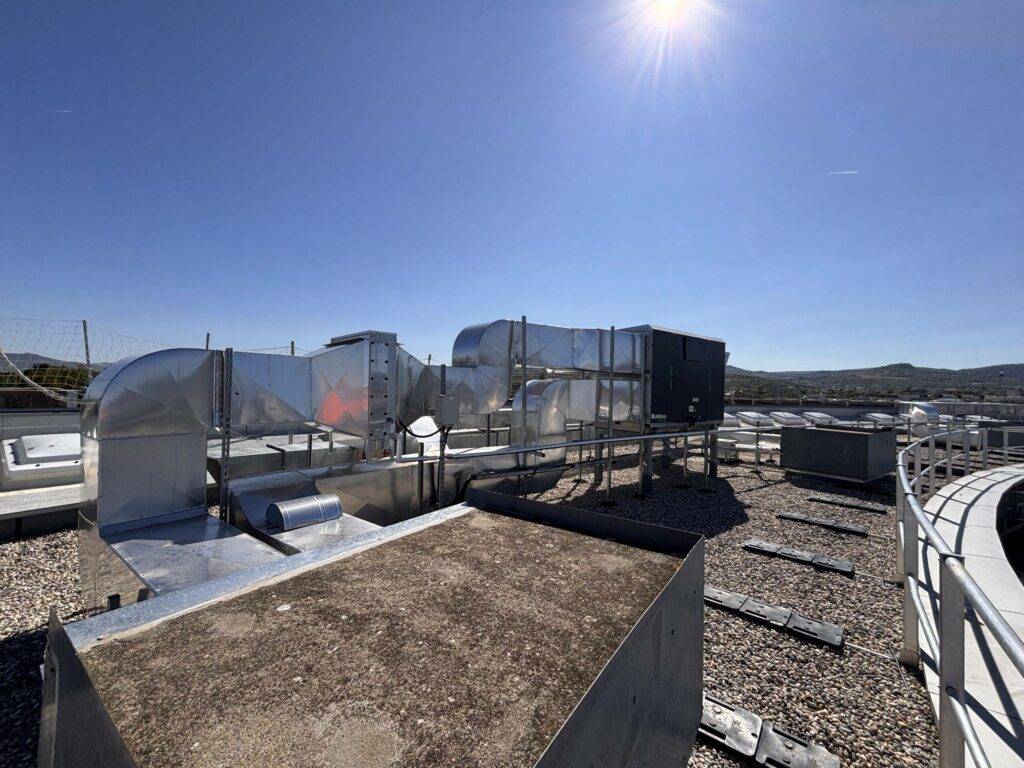

CTA raccordée aux réseaux aérauliques

CTA raccordée aux réseaux extérieurs

Pour la distribution du traitement d’air, Demeter HVAC a fabriqué et posé 50 tonnes de gaines extérieures en tôle Isoxale. Les réseaux ont été implantés en toiture, en façade et au sein de volumes techniques existants.
Cette étape a nécessité une prise de cotes précise, suivie d’une fabrication sur-mesure en atelier afin d’assurer l’adéquation des sections, des rayons et des assemblages avec la géométrie du bâtiment.

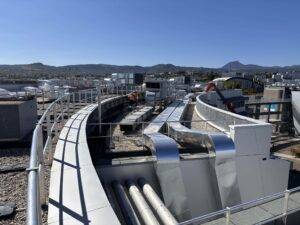

Réseaux aérauliques double flux en toiture

Réseaux aérauliques posés en toiture

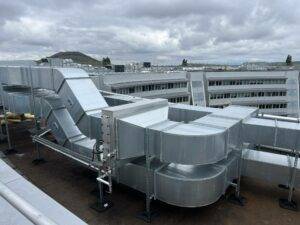

Réseaux aérauliques installés en toiture

Détail des raccords et rayons aérauliques en toiture

Une partie des réseaux aérauliques a été déployée en toiture afin de garantir l’accessibilité des organes techniques et la continuité des débits.
En façade, l’intégration a nécessité des cheminements spécifiques, des rayons adaptés et des supports dédiés pour respecter les contraintes architecturales.

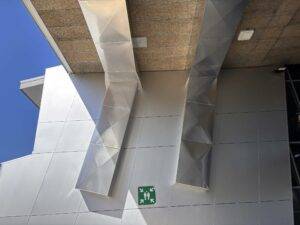

Réseaux aérauliques intégrés en façade

Intégration des réseaux aérauliques en façade

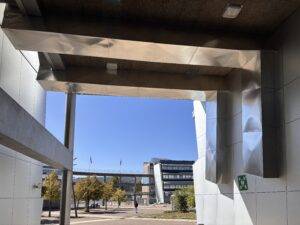

Cheminement vertical des réseaux aérauliques

Distribution aéraulique en façade

Organisation et coordination en site occupé

Le chantier s’est déroulé en site occupé, ce qui a imposé une organisation stricte pour maintenir la continuité des activités pédagogiques. Demeter HVAC a travaillé en cohabitation avec le personnel et les usagers, tout en limitant les nuisances et en sécurisant les circulations.

Pour garantir la progression du chantier, un phasage d’intervention adapté a été mis en place.
Parallèlement, la coordination inter-lots a été essentielle afin d’assurer la fluidité de l’avancement, la gestion des interfaces techniques et le maintien du planning sans perturber le fonctionnement du bâtiment.

Chiffres clés de l’opération

  • 16 CTA en toiture

  • 5 armoires de régulation

  • 50 tonnes de gaines extérieures

  • 3 600 m² d’isolation extérieure

  • 20 000 heures de travaux

  • 2 ans d’intervention

  • Site occupé

Résultat

La mise en place du système double flux permet désormais un renouvellement d’air maîtrisé, une distribution homogène et une exploitation facilitée grâce à l’implantation en toiture et à la régulation associée.

Ce projet illustre la capacité de Demeter HVAC à intervenir sur des opérations à forte technicité en site occupé, en assurant à la fois la fabrication des réseaux, l’intégration des CTA, la coordination inter-lots et le pilotage du dispositif.
